機載雷達的執行標準為《SJ 20115.3-1992 機載雷達環境條件及試驗方法溫度沖擊試驗》，標準中分為一箱法和兩箱法，兩箱法所用到的試驗設備為二箱式冷熱沖擊試驗箱，下面“環儀儀器”簡單介紹一下使用兩箱法對機載雷達做溫度沖擊試驗。
機載雷達的兩箱法溫度沖擊試驗：

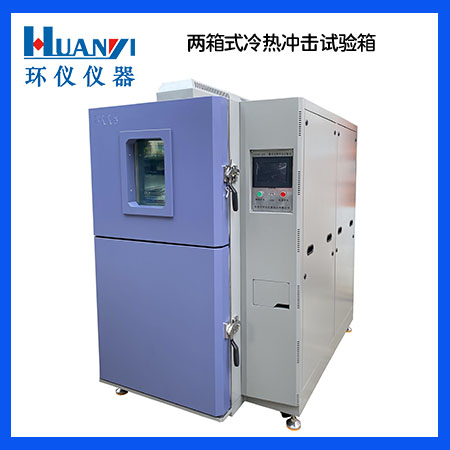

試驗設備：二箱式冷熱沖擊試驗箱
設備型號：環儀儀器 HYTW-50
試驗方式：兩箱法

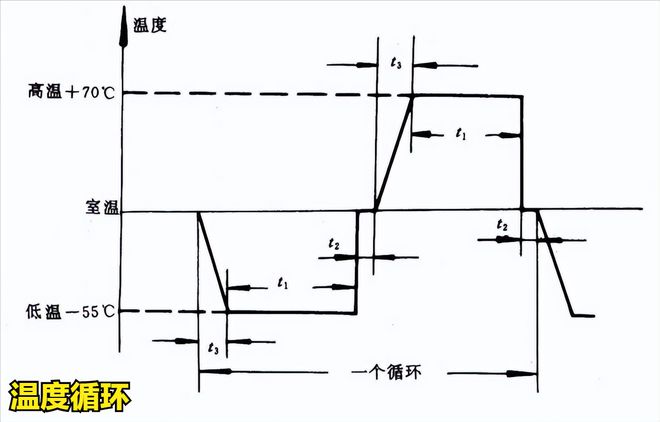

.jpg "冷熱沖擊試驗箱用兩箱法檢測機載雷達的沖擊試驗(圖1)")
1.將高溫箱的溫度升到70℃，低溫箱的溫度降到-55℃;
2.試驗樣機按使用狀態的正常位置放入低溫箱中，在t3時間內使箱內溫度達到規定值-55℃;
3.試驗樣機在-55℃的低溫下放置時間為t1;
4.試驗樣機從低溫箱內迅速轉移到高溫箱內，轉換時間為t2，不得大于5min;
5.試驗樣機放入高溫箱中，在t3時間內箱內溫度達到70℃，在此溫度下放置時間為t1;
6.將試驗樣機從高溫箱內取出，放到室溫下。至此，試驗過程構成一個循環。按此循環過程進行3次。
.jpg "冷熱沖擊試驗箱用兩箱法檢測機載雷達的沖擊試驗(圖2)")
7.恢復
最后一個循環結束后，從試驗箱內取出試驗樣機，在室溫下放置2h或者更長時間，使之達到溫度穩定。
8.最后檢測
根據產品規范規定的項目、方法和要求，對試驗樣機進行外觀檢查和性能檢測，并記錄。
