低空飛行器在戶外使用時，太陽輻射作用的紅外熱效應會在機體表面產生一定的附加溫場分布。此外，由于太陽輻射在機體表面造成溫度分布梯度，這種溫度梯度的長期累積作用將造成低空飛行器結構的損傷，從而影響使用壽命。下面，我們通過實驗室模擬陽光環境，為低空飛行器在太陽輻射作用下的使用壽命做研究。

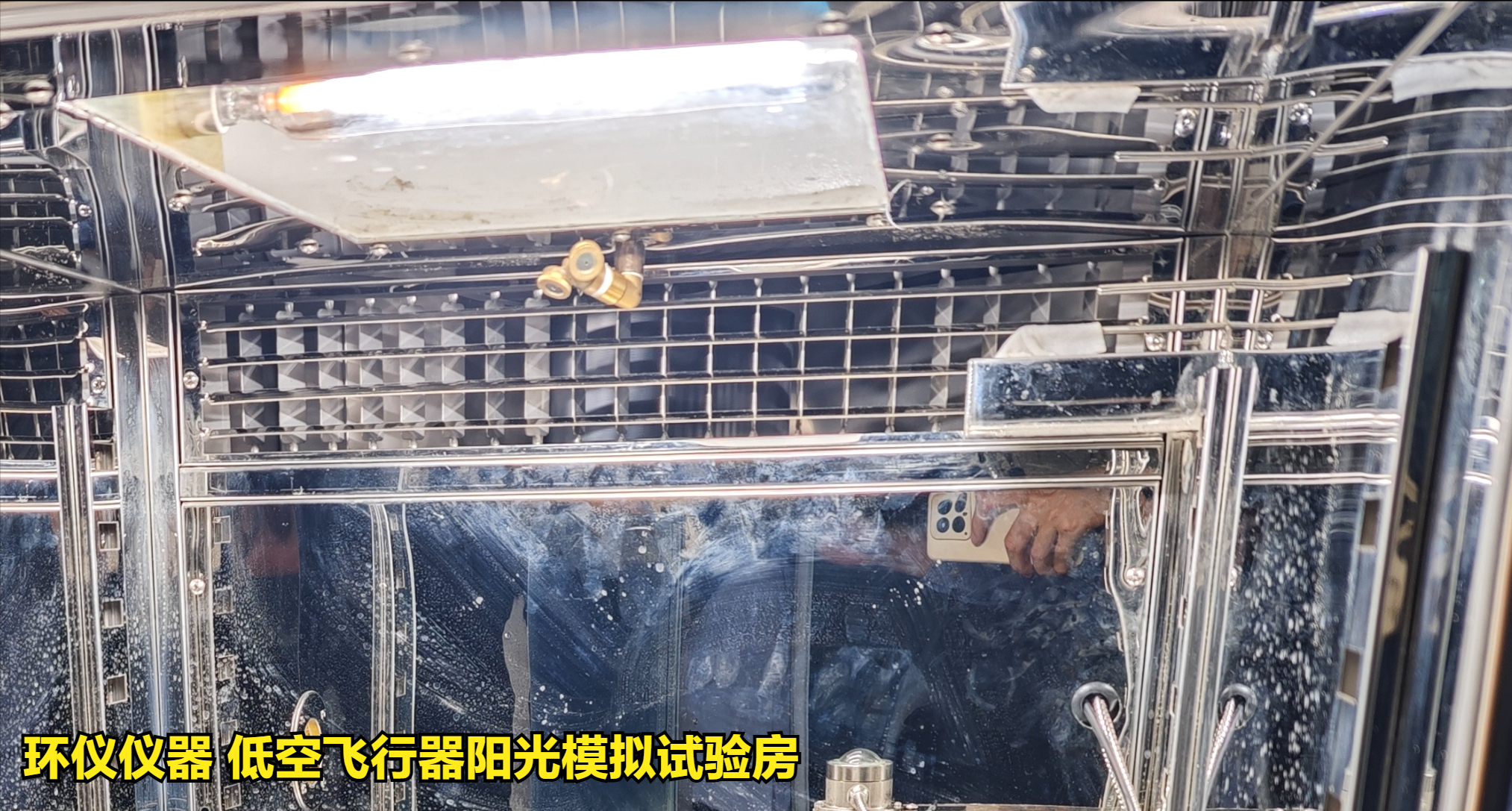

試驗設備：環儀儀器 低空飛行器陽光模擬試驗房
試驗方案：
利用低空飛行器陽光模擬試驗房模擬自然太陽光對低空飛行器的紅外加熱效應，在飛行器表面建立溫度場測試傳感器陣列，溫度傳感陣列將溫度信號轉換為電信號， 由數據采集器進行數據采集和記錄。
其中，陽光模擬試驗房的輻射強度為1120W/㎡，溫度范圍-10~120℃，滿足GJB150.7《軍用設備環境試驗方法太陽輻射試驗》的技術要求。
試驗條件：
分別在環境溫度為20℃、25℃、30℃、35℃、40℃情況下測試表面溫場數據。
試驗過程：
①預處理：將實驗用的低空飛行器表面清潔干凈，并在正常的實驗大氣條件下放置1h；
②在開始低空飛行器加載太陽輻射條件的同時使溫度測試系統開始工作；
③分布在低空飛行器表面的溫度傳感器陣列測量出各個布點的溫度，通過多路數據接口和溫度
采集系統軟件對數據進行實時采集和記錄；
④在工作界面中顯示數據實時變化，當溫場數據達到穩定時停止加載太陽輻射條件，結束數據采集。

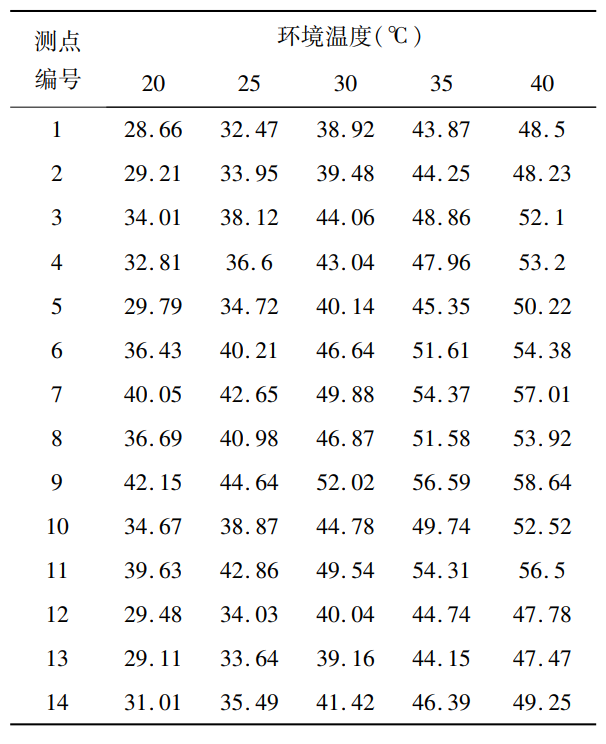

下表為測得的太陽輻射作用下低空飛行器表面各測量點的穩態溫度數據。
以上就是飛行器的機體表明光照試驗過程，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
