溫度海拔試驗機從確認需求到成品，需要經過一系列過程，下面為大家分享一款具有濕度調節功能的溫度海拔試驗機設計方案，供大家在日后選型的時候作為參考。
方案名稱：溫度海拔試驗機（帶濕度調控）
產品型號：環儀儀器 HYLA-1000
方案特點：集濕度、高低溫、低氣壓于一體，能夠最大限度地發揮試驗箱的功能，制冷性能好，使用方便。
方案實施過程：
確定設計需求、設計試驗室結構、設計保護系統、材料采購、設備制造和安裝、產品交付。

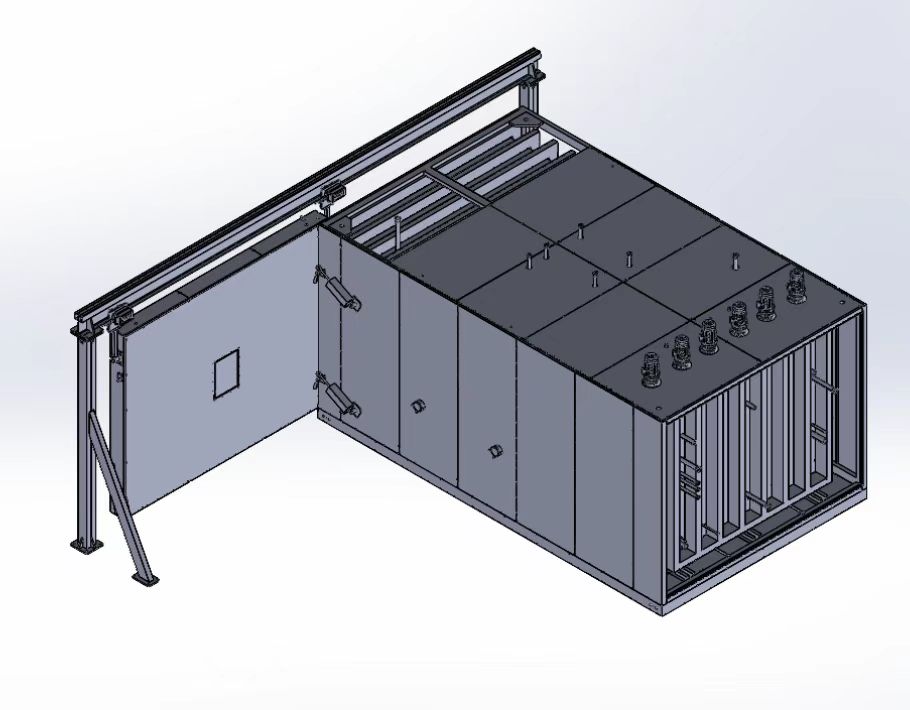

.jpg "溫度海拔試驗機方案設計(圖1)")
方案功能：
1. 在本方案中，試驗機內空氣溫度范圍為-60℃～150℃，溫度波動度±0.5℃，溫度偏差±2.0℃；當濕度≥75％RH時，濕度偏差為±2.5RH，當濕度<75％RH時，濕度偏差為±5％RH；自常壓到10kpa，降壓時間為≤30分鐘。
2. 空氣調節方式為強制通風內平衡調溫法(BTC)，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
3.加濕系統中的加濕器采用鍋爐加濕方式，高效絕緣電加熱管，直接對鍋爐中的水加熱，從而產生蒸汽。
4.真空泵采用高品質旋片式真空泵，配備大小泵，以適應不同抽速下的微調。
在對溫度海拔試驗機的設計過程中，需要全面考慮試驗對象、試驗參數、試驗容量、控制系統、安全保護、數據采集和分析等因素，以保證試驗的準確性和可靠性。

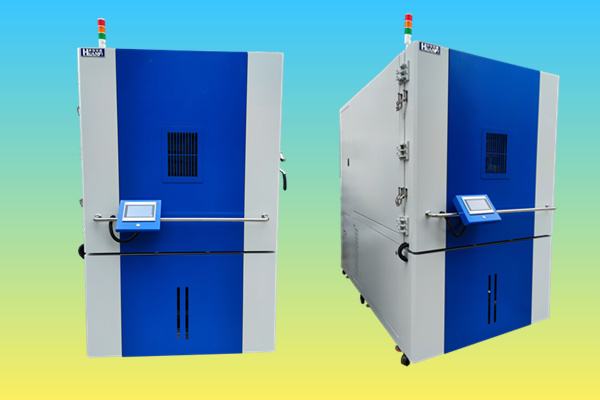

.jpg "溫度海拔試驗機方案設計(圖2)")
針對不同測試樣品，可能會有不同的測試需求，在溫度海拔試驗機的設計也可能會做出調整。如需獲取產品的設計方案，可以咨詢“環儀儀器”。
