傳統的低溫試驗箱低溫溫度很難突破-70℃，不能滿足電子元器件、組件、整機以及材料研究領域在更寬溫度范圍的試驗需求。為了解決此問題，發明了液氮深冷超低溫箱。下面，我們來了解一下該制冷系統的設計。

液氮深冷超低溫箱的制冷系統設計：

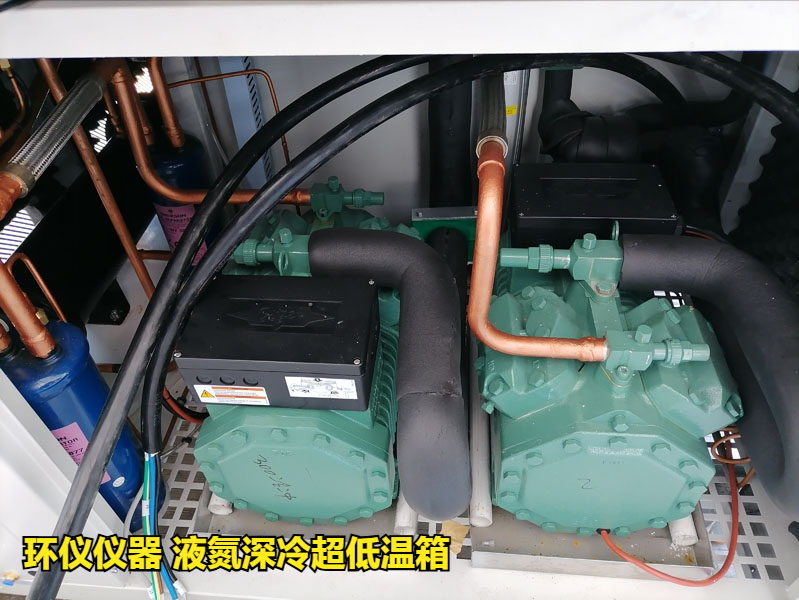

產品名稱：環儀儀器 液氮深冷超低溫箱

1.液氮制冷分系統的設計

液氮制冷量的來源可以分為兩個部分。一部分是液氮在常壓下蒸發吸收的潛熱，也就是液氮從液態轉變?yōu)闅鈶B(tài)所需要的相變熱。另一部分是氮氣吸收的顯熱，也就是氮氣從液氮到氣態過程中因為溫度變化所吸收的熱量。

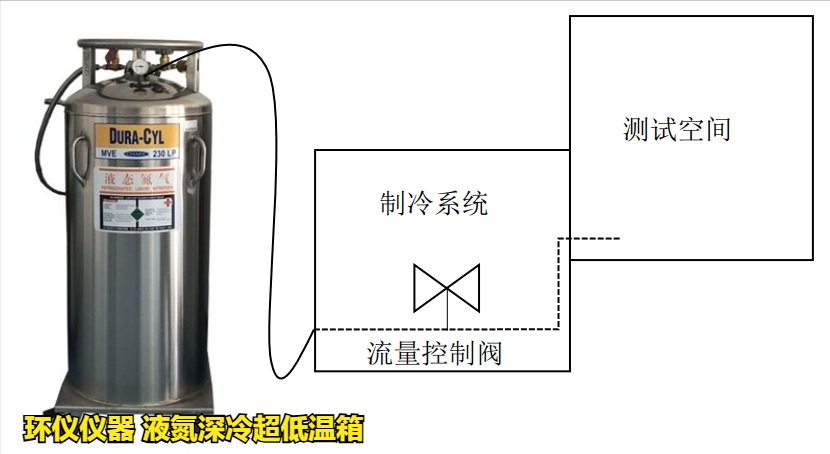

液氮制冷分系統的結構圖如圖所示：

其工作原理為利用液氨在試驗箱內噴淋吸熱方式對試驗箱進行降溫。當控制器的設定溫度低于箱內實際溫度時，控制器輸出制冷信號開啟制冷電磁閥經過輸液管道從增壓后的液氮容器向試驗箱內輸送液氮，利用液氮的潛熱和顯熱吸收熱量進行降溫。

2.機械制冷分系統設計

復疊制冷系統由兩個單級制冷系統依靠蒸發冷凝器耦合而成。制冷壓縮機組，需要根據單位排氣量、試驗箱的制冷負荷以及所需的單位制冷量進行選擇。

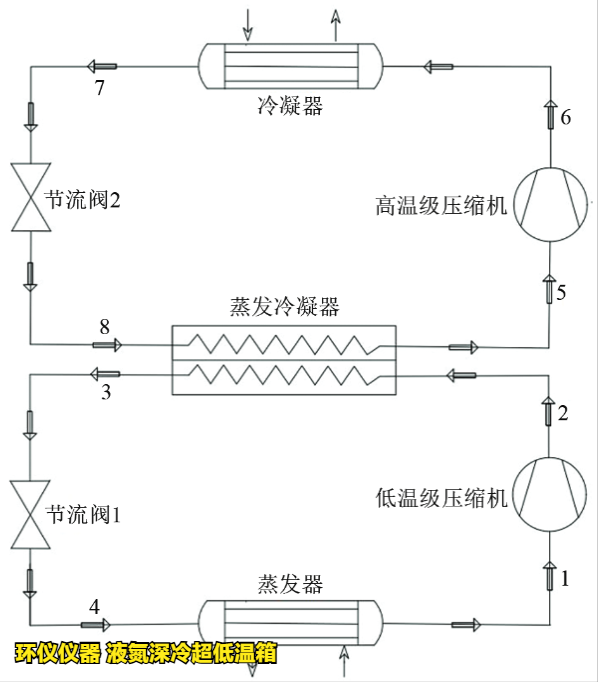

復疊式制冷原理圖：

其工作原理為高溫循環(流程5→6→7→8→5)使用 R404A 制冷劑，低溫循環(1→2→3→4→1)使用R23 制冷劑。

高溫循環:高溫制冷劑 R404A 在蒸發冷凝器中吸收低溫制冷劑 R23 的冷凝熱，R404A 由液相變?yōu)闅庀啵瑲庀郣404A進入高溫級壓縮機增壓，高壓氣相制冷劑進入冷凝器中冷卻、冷凝，最后經過節流閥節流降壓重新進入蒸發冷凝器，完成高溫段循環。

低溫循環:低溫制冷劑R23 在被冷卻對象處吸熱發生相變，氣態R23 進入低溫級壓縮機增壓，隨后進入蒸發冷凝器冷凝放熱，最后節流降壓進入蒸發器，完成低溫級循環。

以上就是液氮深冷超低溫箱的制冷系統設計，如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
