傳統膠封光纖光柵 (Fiber Bragg Grating，F(xiàn)BG ) 傳感器的膠黏劑在超低溫環境中存在著板結、與基體間熱失配等問題。為了解決此問題，我們設計了金屬化封裝FBG傳感器在0~-160℃的試驗分析，下面是主要試驗研究內容。

金屬化FBG傳感器在0~-160℃的試驗研究：

試驗設備：環儀儀器 超低溫溫控試驗箱

試驗儀器：解調儀、光譜分析儀

試驗樣品：金屬化FBG傳感器2個

樣品處理：通過超聲焊接技術，將FBG直接封裝到特定的鋁合金基體表面。并對封裝后的FBG溫度傳感器的溫度響應特性進行了實驗驗證。

試驗過程：

1.先設置超低溫溫控試驗箱的溫度值為0℃，等待35min后記錄FBG溫度傳感器的波長，將溫度降低20℃并等待35min，依次執行直到溫度降低為160℃。

2.然后從-160℃開始每次升高溫度20℃并等待35min，直到溫度升高至0℃。觀察并記錄計算機和光譜分析儀中的實驗數據。

試驗結果分析：

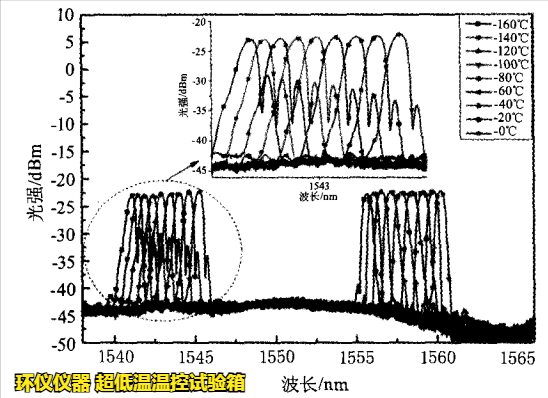

1.當溫度從0℃降低到-160℃過程時，兩支FBG溫度傳感器的反射光譜隨溫度變化情況如下圖所示。

從結果中可以看出，隨著溫度的降低，封裝好的傳感器反射峰值波長向波長減小的方向漂移，相鄰反射峰值波長之間的間隔近似相等。且反射光譜的信噪比高，大于20dB

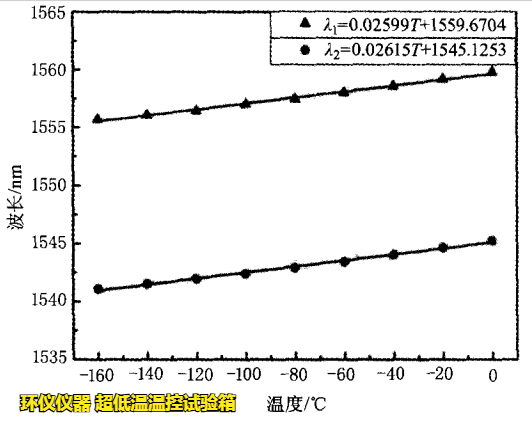

2.降溫過程中，兩支FBG傳感器的波長隨溫度變化曲線如下圖所示。

從圖中可以看出，降溫過程中封裝后的FBG傳感器的中心波長與溫度呈現良好的線性關系，其中拉伸封裝的FBG溫度傳感器的相關系數為 0.9925,其溫度靈敏度為25.99 pm/℃;壓縮封裝的 FBG 溫度傳感器的相關系數為0.9944，其溫度靈敏度為26.15pm/℃。

3.當溫度從-160℃升溫到0℃過程中，兩支FBG溫度傳感器的升溫光譜變化如下圖所示。

從結果中可以看出，隨著溫度的增加，封裝好的傳感器反射峰值波長向波長增大的方向漂移，相鄰反射峰值波長之間的間隔近似相等。且反射光譜的信噪比高，大于20dB。對于壓縮封裝的FBG溫度傳感器隨著溫度的升高，3dB帶寬逐漸增大，光譜畸變越來越明顯，瓣峰峰值逐漸升高。

4.升溫過程中，兩支FBG溫度傳感器的波長隨溫度變化擬合曲線如下圖所示。

從圖中可以看出升溫過程中封裝后的FBG傳感器的中心波長與溫度呈現良好的線性關系，并且具有良好的溫度靈敏度，其中拉伸封裝的FBG溫度傳感器的相關系數為0.9935，其溫度靈敏度為29.77pm/℃;壓縮封裝的FBG 溫度傳感器的相關系數為0.9946，其溫度靈敏度為26.20pm/℃。相比于壓縮封裝的FBG溫度傳感器，拉伸封裝的FBG溫度傳感器表現出良好的溫度穩定性。

試驗結論：

該封裝形式的FBG傳感器的線性度較好，相關系數均在0.99以上。它們的溫度靈敏度系數在線性變化區間平均值分別為27.88pm/℃和26.17 pm/℃，分別是封裝前裸光纖光柵的 2.75 倍和 2.58 倍左右，提高了溫度靈敏度。

如需了解更多超低溫溫控試驗箱的試驗研究，可以咨詢環儀儀器相關技術人員。
