PTN 石油瀝青聚氨酯接縫材料是一種用石油瀝青對聚氨酯進行改性的雙組份密封膠，為了研究其超低溫性能，我們對PTN 石油瀝青聚氨酯接縫材料從 20℃至-100℃ 的硬度、拉伸性能、拉伸粘結性能的測試，研究PTN材料在超低溫下的性能。
試驗設備：環儀儀器 深冷型環境試驗箱
試驗樣品：PTN 材料是由甲乙雙組分組成，甲組分主要成分是聚醚多元醇，乙組分主要成分為異氰酸酯 、粉煤灰、固化劑、催化劑和抗老劑。樣品采用采用 1:1，1:2，1:3三個配比。
試驗過程：
一、硬度測試
1.樣品放置 24，72，168h 后的樣品上任意取 3個點進行硬度測試，獲得空白組硬度值 。
2.將試樣放入深冷型環境試驗箱中，將溫度設定好以后，待試驗箱降溫到設定溫度后開始計時，分別在10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100 ℃放置 24，72，168h后取出立即進行硬度測試。
二、拉伸測試
按照CB/T 16777要求的方法，分別測試試樣在 20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸強度和斷裂伸長率。
三、拉伸粘結性能
每組拉伸試樣需要制作4個試樣3 個為試驗樣品，1個為備樣。按照 CB/T13477.8-2002 要求的方法分別測試試樣在20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸粘結強度和拉伸粘結斷裂伸長率。
試驗結果：
下圖為配比為1:1，1:2，1:3的樣品硬度隨溫度變化的曲線：

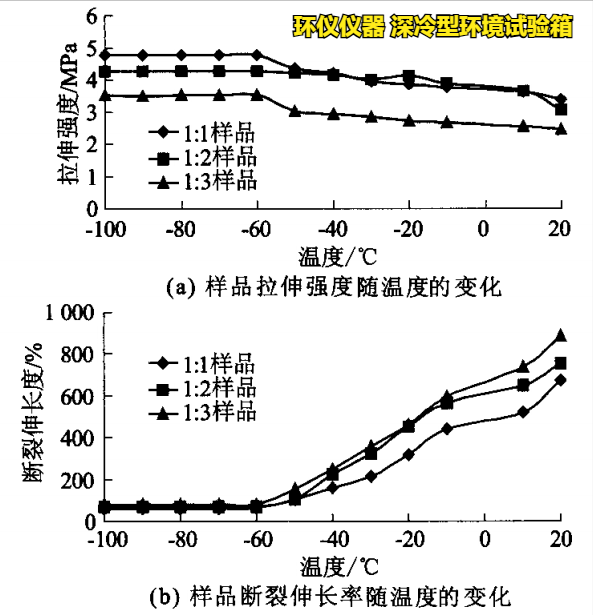

下圖為配比為1:1，1:2，1:3的樣品拉伸強度和斷裂伸長率的曲線：

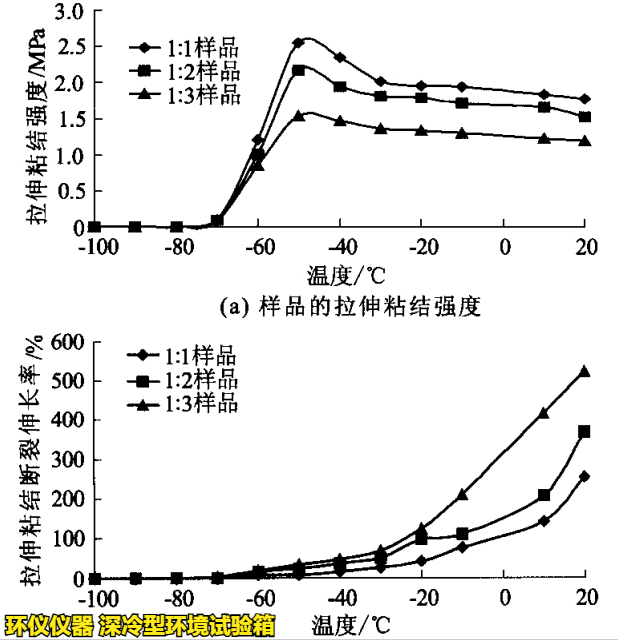

下圖為配比為1:1，1:2，1:3的樣品拉伸粘結強度和斷裂伸長率的曲線：
試驗結果表明：
1.PTN 材料的硬度、拉伸強度隨著乙組分含量增加而降低，斷裂伸長率則增大。
2.在同樣配比下，硬度、拉伸強度隨著溫度降低而增大，斷裂伸長率減小，在超低溫-60 ℃以下，硬度、拉伸強度和斷裂伸長率不再隨溫度變化， 出現“停滯”現象。
3.拉伸粘結的強度隨著溫度先增加后減少，拉伸粘結的斷裂伸長率一直減少，至超低溫下出現“0值”現象。
以上就是PNT接縫材料的超低溫性能研究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
掃碼添加微信
