光纖復合架空地線（OPGW）覆冰（尤其是重覆冰）前后性能的變化、潛在的隱患及其對光纜線路運行影響很大，我們通過使用凍雨環境實驗裝置對其進行覆冰試驗后，再進行安全性能試驗，研究其性能。
試驗設備：環儀儀器 凍雨環境實驗裝置
安全性能試驗如下：
1.應力應變性能測試
測試要求：對 40%RTS 拉伸力情況進行了樣品的應力應變測試。
驗收標準：40%RTS 拉力時，光纖無應變，光纖無附加衰減。
測試結果：

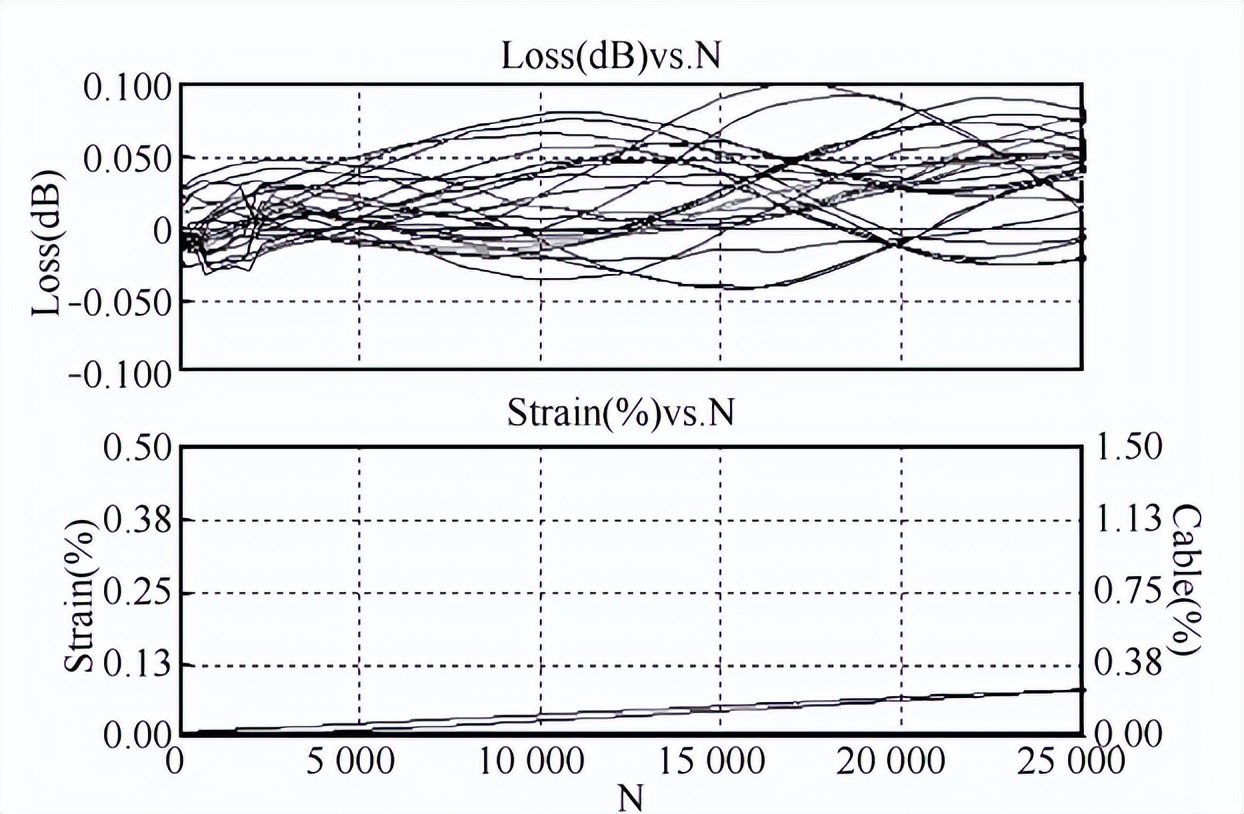

可以看出，當拉力值大于 5 000 N 時，衰減開始明顯增大，超出 0.05 dB，最大時衰減大于 0.1 dB，已經超出標準的要求，說明覆冰對光纖的衰減產生影響，使衰減增大。
2.抗拉性能測試
測試要求：樣品的額定抗拉強度為 65.7 kN， 對樣品施加 95%RTS 張力進行測試。
驗收標準：在 95%RTS 拉力下無任何單絲斷裂。
測試結果：

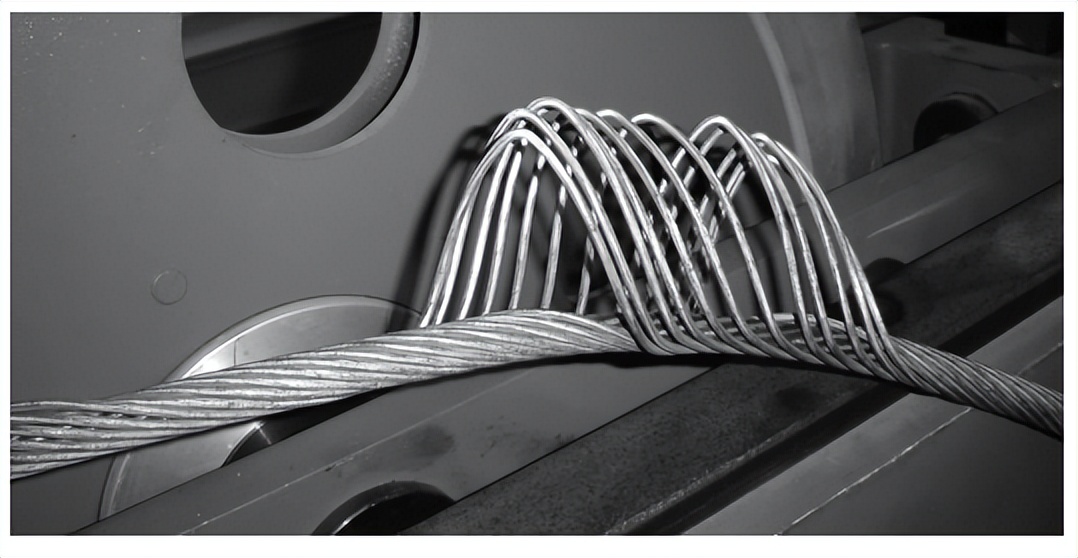

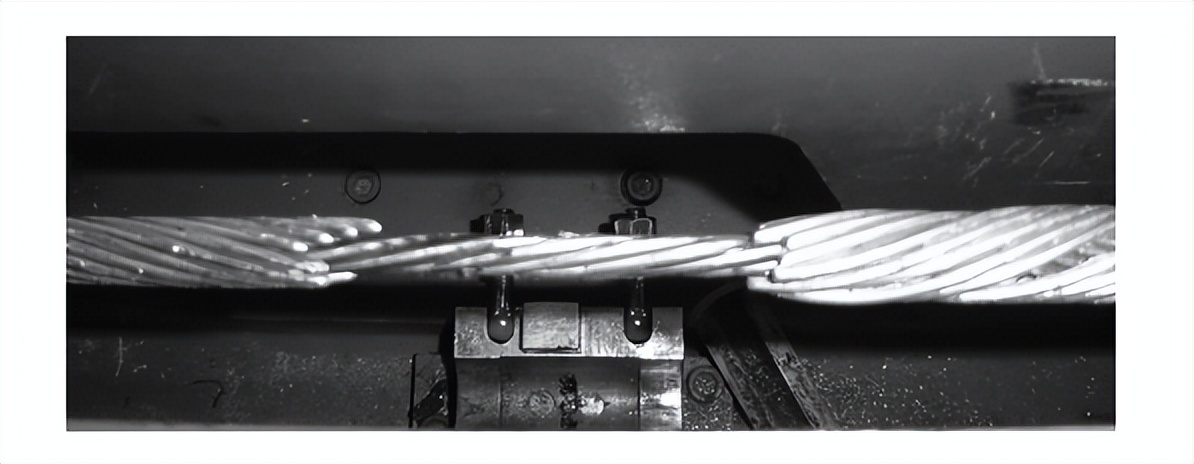

在抗拉性能試驗中，當拉力達到 69%RTS 時，外層單絲就全部斷裂了，說明光纜的抗拉性能明顯降低，覆冰使OPGW 的機械強度下降，使 OPGW 的使用壽命減少，并且該 OPGW 在這種情況下已經不適合再長期運行， 必須予以更換。
3.風振性能測試
測試要求：對樣品施加 20% RTS張力，振動循環次數至少 1×10^7，振動頻率為（830／d±10）Hz。
驗收標準：試驗過程中單模光纖的附加衰減≤1.0 dB／km（1 550 nm），試驗后光纜無機械損傷，無殘余附加衰減.
測試結果：

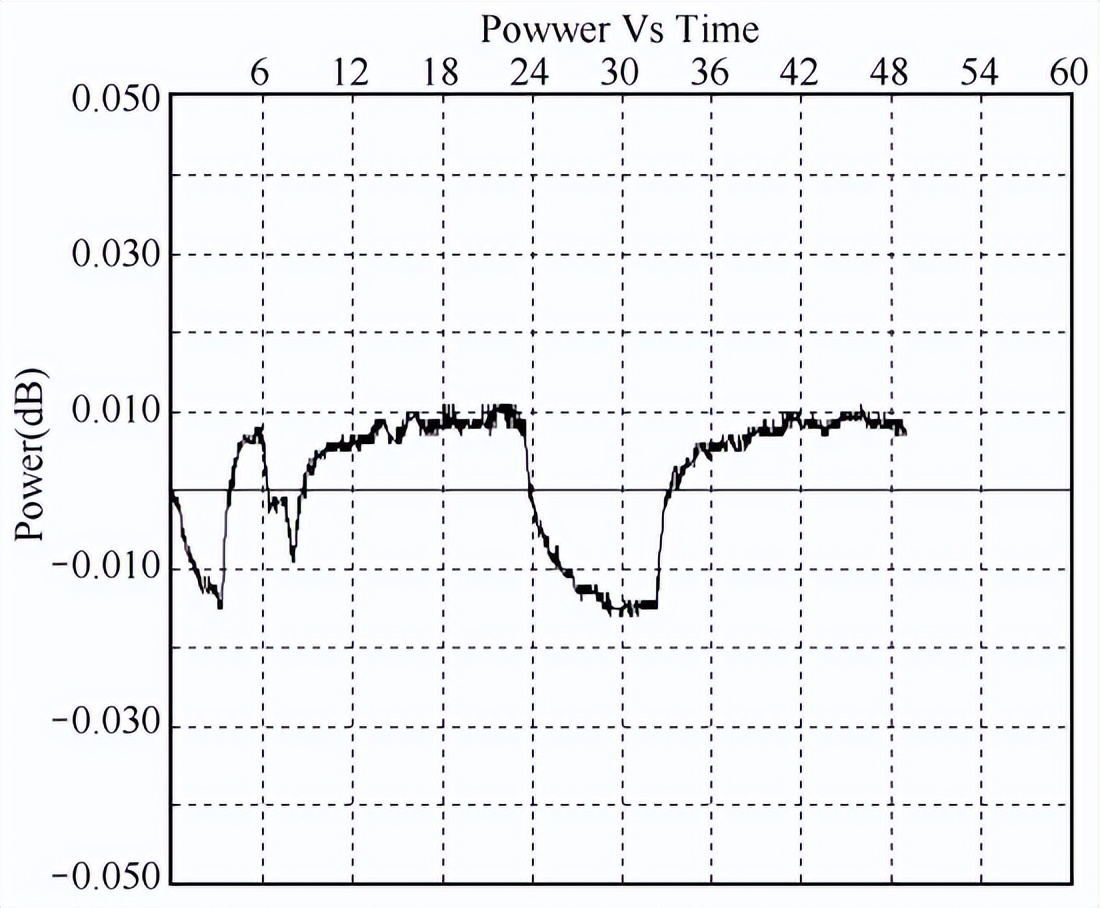

試驗過程中光纖的附加衰減≤0.094 dB／km（1 550 nm），試驗后光纜無機械損傷，無殘余附加衰減。
由測試結果看出， 覆冰對 OPGW 的風振性能影響不大。
4.舞動性能測試
測試要求：對樣品施加 2%RTS 拉力，振動循環次數至少 1×10^5，振動頻率為（1～4）Hz。
驗收標準：試驗過程中單模光纖的附加衰減≤1.0 dB／km（1 550 nm），試驗后光纜無機械損傷，無殘余附加衰減。
測試結果：

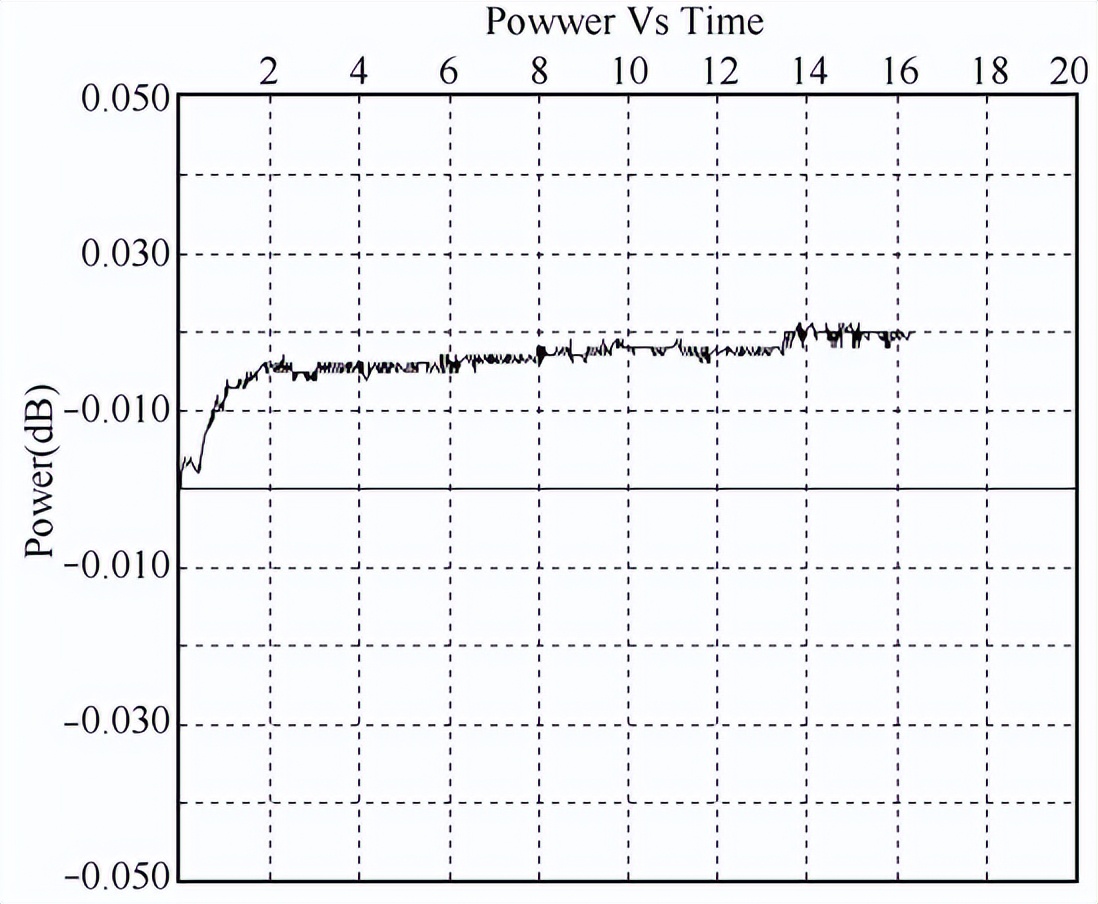

試驗過程中光纖的附加衰減≤0.123 dB／km（1 550 nm），試驗后光纜無機械損傷，無殘余附加衰減。由測試結果看出， 覆冰對 OPGW 的舞動性能影響不大。
如需了解更多凍雨環境實驗裝置的覆冰試驗研究，可以咨詢環儀儀器相關技術人員。
掃碼添加微信
